CPLCM4

Click image to enlarge
0.000
Quantity:

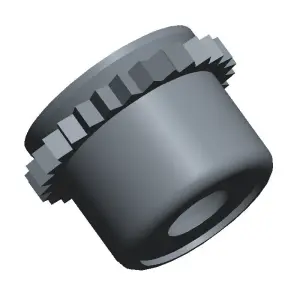

Nut, Top Collar Lock Nut, 300 Series Stainless Steel, Passivated, Metric, M4x0.7
CPL_CPLC

CPLCM4 Specifications

  • Type: Metric
  • Thread Size: M4 x 0.7
  • Sheet Range: 1.000-1.780
  • Material: Stainless Steel, 300 Series
  • Finish: Zinc Clear
  • Hole Diameter: 7.50 +0.08 -0.00
  • A Max.: 7.48
  • B Max.: 8.54
  • C Max.: 4.20
  • D Max.: 7.01
  • CL to Edge Min.: 5.59
  • 1.200mm CRS Torque Out: 6.77 N-m
  • 1mm 5052-H34 Aluminum Rec. Tightening Torque: 2.3 N-m
  • 1.500mm CRS Installation Force: 13.34 kN
  • 1.500mm CRS Push Out: 1290 N
  • 1.500mm CRS Torque Out: 6.77 N-m
  • 1.000mm 5052-H34 Aluminum Intallation Force: 6.67 kN
  • 1.000mm 5052-H34 Aluminum Push Out: 800 N
  • 1.000mm 5052-H34 Aluminum Torque Out: 3.16 N-m
  • 1.000mm 5052-H34 Aluminum Rec Tightening Torque: 2.3 N-m
  • 1.500mm 5052 H34 Aluminum Intallation Force: 8.90 kN
  • 1.500mm 5052 H34 Aluminum Push Out: 1290 N
  • 1.500mm 5052 H34 Aluminum Torque Out: 6.77 N-m
  • 1.500mm 5052-H34 Aluminum Rec Tighten Torque: 2.3 N-m
  • 1.200mm CRS Tightening Torque: 2.3 N-m
  • 1.200mm CRS Installation Force: 13.34 kN
  • 1.200mm CRS Push Out: 1200 N
