CFBM5-2

Click image to enlarge
0.000
Quantity:

Nuts, Blind, Steel, Zinc Clear, Metric, M5x0.8 x 2
CFB_CFBS_metric

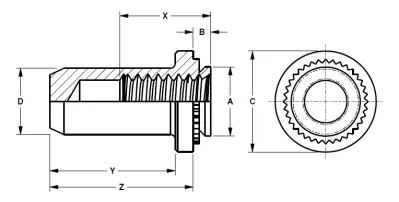

CFBM5-2 Specifications

  • Type: Metric
  • Thread Size: M5 x 0.8
  • Material: Steel, Heat Treated
  • Finish: Zinc Clear
  • Sheet Min.: 1.400
  • Hole Diameter: 6.35 +0.08 -0.00
  • A Max. Shank Dia.: 6.33
  • B Max.: 1.38
  • C: 8.75 ±0.25
  • D Max. Barrel Dia.: 6.02
  • X Min. Depth Full Thread: 7.1
  • Y Max.: 9.8
  • Z: 11.20 ±0.25
  • CL to Edge Min.: 7.1
  • CRS Installation Force: 25 kN
  • CRS Push Out: 1112 N
  • 5052 H34 Aluminum Installation Force: 14 kN
  • 5052 H34 Aluminum Push Out: 845 N
  • CRS Torque Out: 6.8 N-m
  • 5052 H34 Aluminum Torque Out: 5.7 N-m
